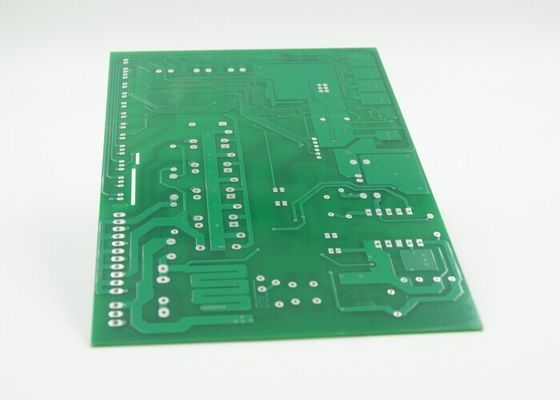

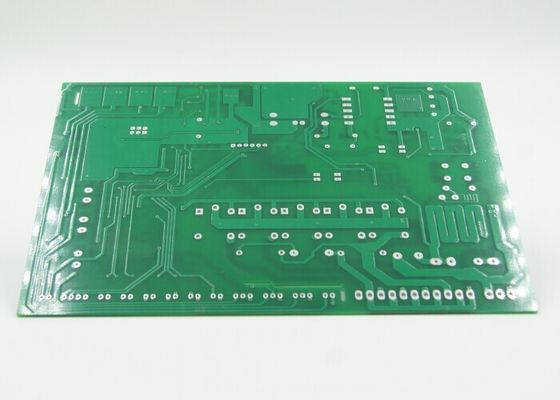

बैटरी के लिए डबल लेयर कॉपर मुद्रित सर्किट बोर्ड / इलेक्ट्रिकल पावर सप्लाईिंग यूनिट

बैटरी के लिए डबल लेयर कॉपर मुद्रित सर्किट बोर्ड / इलेक्ट्रिकल पावर सप्लाईिंग यूनिट

भारी कॉपर पीसीबी सामान्य जानकारी

भारी कॉपर बोर्ड में आईपीसी प्रति परिभाषा का एक सेट नहीं है। पीसीबी उद्योग के अनुसार, हालांकि, पीपेल आमतौर पर तांबे के कंडक्टर के साथ मुद्रित सर्किट बोर्ड की पहचान करने के लिए इसका नाम 3 ओज / एफटी 2 -10 ऑउंस / एफटी 2 इनर और / या बाहरी परतों में उपयोग करते हैं। और अत्यधिक भारी तांबा पीसीबी 20 ऑउंस / एफटी 2 से 200 ओज / एफटी 2 मुद्रित सर्किट बोर्ड को दर्शाता है

भारी तांबा आमतौर पर विभिन्न उत्पादों के लिए प्रयोग किया जाता है लेकिन इसमें सीमित नहीं है: उच्च विद्युत वितरण, गर्मी अपव्यय, प्लानर ट्रांसफार्मर, पावर कन्वर्टर, आदि

भारी कॉपर पीसीबी के लिए डिजाइन गाइड

ठेठ कंडक्टर चौड़ाई / अंतर / मोटाई सहिष्णुता +/- 20% है, हालांकि सख्त सहिष्णुता प्राप्त है।

एक भारी तांबा पीसीबी कंडक्टर की न्यूनतम चौड़ाई और मोटाई मुख्य रूप से वर्तमान ले जाने की क्षमता के आधार पर और अधिकतम स्वीकार्य कंडक्टर तापमान वृद्धि के आधार पर निर्धारित की जाती है।

आकार और विनिर्माण प्रक्रिया के आधार पर एक सर्किट बोर्ड ट्रेस आकार में आयताकार नहीं हो सकता। भारी तांबा वाहक समग्र बोर्ड मोटाई में काफी जोड़ सकते हैं।

योजक (चढ़ाना) संसाधित करने के लिए subtractive (नक़्क़ाशी) प्रक्रियाओं को पसंद किया जाता है लेकिन अधिक महंगे हैं)।

भारी कॉपर पीसीबी की क्षमता

बेस सामग्री: FR4 / एल्यूमिनियम

कॉपर मोटाई: 4 औज़ ~ 6 ओज

रूपरेखा: रूटिंग, पंचिंग, वी-कट

शोरमार्माः व्हाइट / ब्लैक / ब्लू / ग्रीन / रेड ऑयल

सतह परिष्करण: विसर्जन गोल्ड, एचएएसएल, ओएसपी
