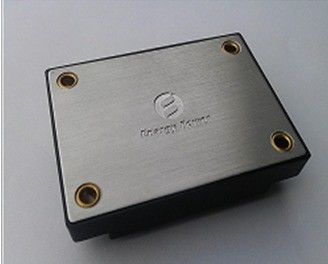

उच्च दक्षता औद्योगिक शक्ति कनवर्टर 30W आउटपुट 12V / 2.5A XD30-24S12-PECW

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

इनपुट वोल्टेज

40

ग्राम रक्षा समिति

सतत, गैर ऑपरेटिंग

38

ग्राम रक्षा समिति

सतत, ऑपरेटिंग

40

ग्राम रक्षा समिति

आपरेटिंग क्षणिक संरक्षण, <100ms

अलगाव वोल्टेज

2000

ग्राम रक्षा समिति

उत्पादन के लिए इनपुट

परिचालन तापमान

-40

100

℃

बेस प्लेट तापमान,

भंडारण तापमान

-55

115

℃

व्यापक

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

इनपुट वोल्टेज रेंज

9

24

36

ग्राम रक्षा समिति

वोल्टेज रेंज शुरू

10

24

36

ग्राम रक्षा समिति

के तहत वोल्टेज तालाबंदी

8.5

8.9

ग्राम रक्षा समिति

बारी - दहलीज पर, आधा भार

7.5

8.0

ग्राम रक्षा समिति

बारी - बंद दहलीज, आधा भार

अधिकतम वर्तमान इनपुट

4.2

ए

पूरा लोड, मि। इनपुट

दक्षता

88

%

सिफारिश बाहरी इनपुट समाई

100

uF

ठेठ ईएसआर 0.1-0.2Ω

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

आउटपुट वोल्टेज सेट बिंदु

11.88

12.00

12.12

ग्राम रक्षा समिति

नाममात्र इनपुट; आधा भार

उत्पादन में वोल्टेज रेंज

11.76

12.00

12.24

ग्राम रक्षा समिति

वर्तमान उत्पादन रेंज

0

2.5

ए

लाइन विनियमन

± 0.02

± 1

%

उच्च लाइन कम से लाइन; पूरा भार

भार विनियमन

± 0.02

± 1

%

पूरा लोड के लिए कोई बोझ; नाममात्र इनपुट

वर्तमान सीमा

2.7

ए

आउटपुट वोल्टेज नाममात्र का 90%

शॉर्ट सर्किट करेंट

6

ए

तरंग (आरएमएस)

15

एम वी

20 मेगाहर्ट्ज बैंडविड्थ। पूर्ण मूल्यांकन वर्तमान में 10uF electrolytic संधारित्र और 0.1uF सिरेमिक संधारित्र के साथ उत्पादन।

शोर (पीक से पीक)

100

एम वी

अधिकतम उत्पादन टोपी।

1800

μF

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

आउटपुट वर्तमान में बदलें

(डी / डीटी = 0.1A / अमेरिका)

360

एम वी

75% से 50% Iout अधिकतम करने के लिए 50%

आउटपुट वर्तमान में बदलें

(डी / डीटी = 2.5A / अमेरिका)

360

एम वी

75% से 50% Iout अधिकतम करने के लिए 50%

निपटान समय

300

uS

1% Vout Nom भीतर करने के लिए।

बारी-ऑन टाइम

50

सुश्री

विन से = Vout करने के लिए 10% से 90% Nom =।

आउटपुट वोल्टेज overshoot

5

%

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

आवृत्ति बदलना

180

200

230

KHz

नियमन मंच और अलगाव मंच

आउटपुट वोल्ट ट्रिम

10

%

ट्रिम पहनाना

8

%

छांटना

स्रोत वर्तमान सक्षम करें

1

मा

सक्षम करें (पर - नियंत्रण बंद) सकारात्मक तर्क

1

15

ग्राम रक्षा समिति

पर नियंत्रण, तर्क उच्च या फ्लोटिंग

-0.5

0.3

ग्राम रक्षा समिति

ऑफ कंट्रोल, तर्क कम

अतिभार से बचाना

110

%

वर्तमान मोड, पल्स वर्तमान सीमा दहलीज द्वारा पल्स, (% रेटेड लोड)

शॉर्ट सर्किट सुरक्षा

65

mΩ

प्रकार: हिचकी मोड, ऑटो वसूली, शॉर्ट सर्किट प्रतिरोध

आउटपुट खत्म वोल्टेज संरक्षण

110

150

%

आधा भार

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

अलगाव वोल्टेज

1,500

ग्राम रक्षा समिति

आउटपुट, 1min / 1mA के लिए इनपुट

1500

ग्राम रक्षा समिति

बेस प्लेट के लिए इनपुट। 1min / 1mA

500

ग्राम रक्षा समिति

बेस प्लेट के लिए आउटपुट। 1min / 1mA

अलगाव प्रतिरोध

100

MΩ

500VDC पर यह परीक्षण करने के लिए वायुमंडलीय दबाव और आरएच 90% है जब

अलगाव समाई

1000

पीएफ

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

परिचालन तापमान

-40

+100

℃

बेस प्लेट तापमान

भंडारण तापमान

-55

115

℃

व्यापक

तापमान गुणांक

± 0.02

% / ℃

नमी

20

95

% आरएच

सापेक्ष आर्द्रता, गैर - संघनक

पैरामीटर

टिप्पणियाँ

उल / cUL60950

EN60950

GB4943

सुई लौ परीक्षण (आईईसी 695-2-2)

आईईसी 61000-4-2

पिन नम्बर

नाम

समारोह

1

सक्षम करें

टीटीएल इनपुट पर और बंद कनवर्टर बारी करने के लिए विन को संदर्भित - आंतरिक पुल के साथ ()।

2

विन (-)

नकारात्मक इनपुट वोल्टेज

3

विन (+)

सकारात्मक इनपुट वोल्टेज

4

Vout (+)

सकारात्मक उत्पादन में वोल्टेज

5

कॉम

नकारात्मक उत्पादन में वोल्टेज

6

ट्रिम

आउटपुट वोल्टेज ट्रिम। ट्रिम पिन उत्पादन नाममात्र वोल्टेज के लिए खुला छोड़ दें।
