Gaoxin औद्योगिक पार्क, Guangming नई जोन, शेन्ज़ेन शहर, गुआंग्डोंग प्रांत, चीन | Angelwang66@126.com |
Place of Origin: | China |
ब्रांड नाम: | Enargy |
Model Number: | MDA100-220S24 |
Minimum Order Quantity: | 1pcs |
---|---|
मूल्य: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 1000Pcs/week |
हाई लाइट: | मेडिकल पावर एडाप्टर |
---|

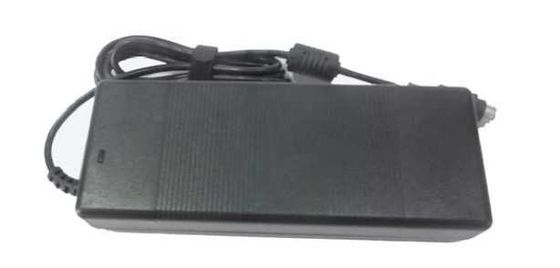

चिकित्सा बिजली की आपूर्ति / पावर एडाप्टर 100W 24volt डीसी / 6.4A MDA100-220S24
प्रमुख विशेषताऐं
एसी इनपुट रेंज: 100 ~ 240Vac
ट्रिपल आउटपुट: 24V / 4.2a
160W सत्ता शिखर
उच्च दक्षता: 85%
लाइन विनियमन: ≤ ± 1%
लोड विनियमन: ≤ ± 2%
कम तरंग और शोर: ≤200mV
शॉर्ट सर्किट सुरक्षा
वर्तमान संरक्षण पर आउटपुट
वोल्टेज संरक्षण से अधिक उत्पादन
तापमान संरक्षण पर
प्राकृतिक शांत
RoHS कॉम्प्लाइंट
IEC60601-1 3 से शिकायत
UL94V 0 लौ मंद रेटिंग
उत्पाद विवरण
यह एसी-डीसी कनवर्टर उपयोग उन्नत, बिजली प्रसंस्करण
नियंत्रण और पैकेजिंग प्रौद्योगिकियों प्रदान करने के लिए
प्रदर्शन, लचीलापन, विश्वसनीयता और लागत प्रभावशीलता
एक परिपक्व बिजली घटक है। उच्च आवृत्ति स्विचिंग
कम शोर और उच्च के साथ उच्च ऊर्जा घनत्व प्रदान करता है
दक्षता।
इनपुट विशेषताओं
पैरामीटर | M मैं n | टी वाई पी | एम कुल्हाड़ी | यू एनआईटी | एन OTES |
रेटेड इनपुट वोल्टेज | 100 | 220 | 240 | Vac | |
एसी इनपुट वोल्टेज रेंज | 90 | 264 | Vac | ||
रेटेड एसी इनपुट आवृत्ति | 50/60 | हर्ट्ज | |||
एसी इनपुट आवृत्ति रेंज | 47 | 63 | हर्ट्ज | ||
मैक्स। आगत बहाव | 2 | ए | मि। इनपुट वोल्टेज, पूरा भार | ||
इनपुट वर्तमान दबाव | 60 | ए | 240Vacinput वोल्टेज, 25 ℃, पहले शुरू | ||
दक्षता | 85 | % | रेटेड इनपुट वोल्टेज, रेटेड लोड | ||
बिजली का पहलू | 92 | पीएफ |
उत्पादन विशेषताओं
पैरामीटर | M मैं n | टी वाई पी | एम कुल्हाड़ी | यू एनआईटी | एन OTES | |
उत्पादन में वोल्टेज रेंज | 23.53 | 24.30 | 24.48 | ग्राम रक्षा समिति | ||
आउटपुट वर्तमान सीमा | 0 | 4.5 | ए | 240Vac इनपुट पीक current6.87A / 1s, restoe2.5A / 5 एस | ||
लाइन विनियमन | ± 1 | % | ||||
भार विनियमन | ± 2 | % | ||||
तापमान विनियमन | ± 0.002 | % / सी | ऑपरेटिंग तापमान रेंज पर | |||
तरंग और शोर | 200 | एम वी | रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ | |||
गतिशील प्रतिक्रिया | विचलन | ± 5 | % | 50% से 25% Iout अधिकतम करने के लिए 25%, 50% करने के लिए 75% से 50% Iout मैक्स, 1A अमेरिका / | ||
तलछट पहर | 500 | uS | 1% Vout Nom भीतर करने के लिए। | |||
बारी-ऑन वृद्धि समय | 50 | सुश्री | पूरा लोड, 10% ~ 90% Vout | |||
बारी पर देरी समय | 3 | रों | 220VAC, फुल लोड | |||
आउटपुट वोल्टेज overshoot | ± 5 | % | ||||
आउटपुट समाई | 2200 | μF |
संरक्षण के लक्षण
पैरामीटर | M मैं n | टी वाई पी | एम कुल्हाड़ी | यू एनआईटी | एन OTES |
वोल्टेज से अधिक उत्पादन सुरक्षा | 26 | 30 | ग्राम रक्षा समिति | हिचकी | |
लोड संरक्षण से अधिक उत्पादन | 7 | 10 | ए | हिचकी | |
शॉर्ट सर्किट सुरक्षा | 10 | mΩ | हिचकी |
सामान्य विशेषताएँ
100W एसी-डीसी कनवर्टर
पैरामीटर
M मैं n | टी वाई पी | एम कुल्हाड़ी | यू एनआईटी | एन OTES | |
MTBF | 250 | KHrs | रेटेड इनपुट, पूरा भार, 25 ℃ | ||
वजन | 500 | जी |
पर्यावरण विशेषताओं
पैरामीटर | M मैं n | टी वाई पी | एम कुल्हाड़ी | यू एनआईटी | एन OTES |
परिचालन तापमान | 0 | 40 | ℃ | ||
भंडारण तापमान | -40 | +55 | ℃ | ||
सापेक्षिक आर्द्रता | 20 | 90 | % | ||
संग्रहण आर्द्रता | 10 | 95 | % | ||
ऊंचाई | 3000 | मीटर | |||
वायुमण्डलीय दबाव | 70 | 106 | देहात |
सुरक्षा विशेषताओं
पैरामीटर | M मैं n | टी वाई पी | एम कुल्हाड़ी | यू एनआईटी | एन OTES | ||
अलगाव वोल्टेज | इनपुट उत्पादन | सेवा मेरे | 4000 | Vac | 5mA / 1min, कोई arcing और टूटने | ||
अलगाव प्रतिरोध | इनपुट उत्पादन | सेवा मेरे | 10 | MΩ | 500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता |
ईएम सी के लक्षण
ite मी | मानक | सी onditions | एन OTES | |
सीई | EN55022 | कक्षा बी | दर्रा प्रणाली का परीक्षण | |
आरई | EN55022 | कक्षा बी | दर्रा प्रणाली का परीक्षण | |
लयबद्ध | EN61000-3-2 | सी प्रकार लैंप आवश्यकताओं | मानदंड बी | |
वोल्टेज में उतार-चढ़ाव और झिलमिलाहट | EN61000-3-3 | कक्षा एक के उपकरणों आवश्यकताओं | मानदंड बी | |
रेला | EN61000-4-5 | अंतर मोड ± 2KV, 4KV ± आम मोड | मानदंड बी | |
डुबोना | EN61000-4-11 EN55024 | वोल्टेज डुबकी 0% केन्द्र शासित प्रदेशों, 10ms | मानदंड बी, चरण 0 पर परीक्षण, 90, 180 और 270 | |
वोल्टेज डुबकी 40% केन्द्र शासित प्रदेशों, 20ms | ||||
वोल्टेज डुबकी 70% केन्द्र शासित प्रदेशों, 50ms | ||||
ईएसडी | वायु | EN61000-4-2 | ± 8KV | मानदंड बी |
100W एसी-डीसी कनवर्टर
मुक्ति | ||||
संपर्क करें मुक्ति | EN61000-4-2 | ± 4KV | मानदंड बी | |
आग raing | UL94-V0 | |||
waterproofing ग्रेड | IP2X |
टिप्पणियाँ:
मानदंड ए: के दौरान और परीक्षण के बाद सामान्य प्रदर्शन।
मानदंड बी: कम वोल्टेज संरक्षण या रीसेट अनुमति नहीं है। अस्थाई उत्पादन में वोल्टेज में उतार-चढ़ाव के बाद गड़बड़ी रहता रहता है, और जिसमें से EUT स्वचालित रूप से अपने सामान्य प्रदर्शन ठीक हो जाए। प्रणाली का परीक्षण के दौरान उत्पादन में वोल्टेज में उतार-चढ़ाव या रीसेट भी अनुमति नहीं है।
मानदंड सी: उत्पादन के अस्थायी नुकसान अनुमति दी है, लेकिन हार्डवेयर क्षतिग्रस्त नहीं किया जा सकता। EUT स्वत: या ऑपरेटर हस्तक्षेप अपने सामान्य प्रदर्शन ठीक हो जाए।
मानदंड आर: उत्पादन जो वसूली योग्य नहीं है की हानि अनुमति दी है। प्राथमिक सुरक्षात्मक घटक (फ्यूज) क्षतिग्रस्त हो सकता है। EUT ठीक हो जाए अपने सामान्य प्रदर्शन के बाद क्षतिग्रस्त घटक जगह।
पर्यावरण योग्यता
Pa rameter | टिप्पणियाँ |
कंपन | फ्रीक्वेंसी रेंज: 5-20Hz, + 3dB / ओटीसी; 20-80Hz, 0.04g2 / हर्ट्ज; 80-500Hz, -3 / ओ.टी. सी; XYZ कुल्हाड़ियों, 30min / धुरी स्वीप आवृत्ति: आवृत्ति रेंज: 5-55Hz; आयाम: 0.35mm; झाड़ू लगा दो आवृत्ति चक्र: 5min; XYZ कुल्हाड़ियों, 30min / धुरी |
यांत्रिक झटका | आधा साइन लहर, 300 मीटर / s2,11ms, ± एक्स, ± वाई, जेड ±, 6tims / दिशा |
शीत (ऑपरेशन में) | IEC60068-2-1 विज्ञापन |
उमस वाली गर्मी | IEC60068-2-67 Cy |
तापमान साइकिल | 0 डिग्री सेल्सियस से 40 डिग्री सेल्सियस के लिए, रैंप 15 डिग्री सेल्सियस / मिनट।, 500 चक्र |
पावर / थर्मल सायक्लिंग | विन = मिनट अधिकतम करने के लिए, पूरा भार, 100 चक्र |
डिजाइन marginality | Tmin-10 डिग्री सेल्सियस Tmax + 10 डिग्री सेल्सियस, 5 डिग्री सेल्सियस कदम, विन = मिनट अधिकतम करने के लिए, 0-105% लोड |
जीवन टेस्ट | 95% स्थानीय कर से मुक्ति बिंदु, 1000 घंटे में विन और लोड, इकाइयों दर्जा |
मिलाप की क्षमता | IEC60068-2-20 |
मानकों का अनुपालन
एस टी आंदा आर डी एस | टिप्पणियाँ |
उल / cUL60950 | |
EN60950 | |
GB4943 | |
आईईसी 695-2-2 | सुई लौ परीक्षण, पूरे विधानसभा, बोर्ड और प्लास्टिक के घटकों पर परीक्षण UL94V 0 से शिकायत |
आईईसी 61000-4-2 |
शारीरिक सूचना
लंबाई चौड़ाई × × ऊँचाइ: 167.0 × 65.0 × 39.0 (मिमी) 6.57 × 2.56 × 1.54 (में)
कनेक्टर पदनाम
मद | पिन | समारोह | टिप्पणियाँ |
एसी इनपुट | 1 | एन | फ्लैट पैर एसी लाइन |
2 | एल | ||
डीसी आउटपुट | P1 | आउटपुट + | |
इस p2 | आउटपुट + | ||
पी 3 | आउटपुट - | ||
पी 4 | आउटपुट - |
