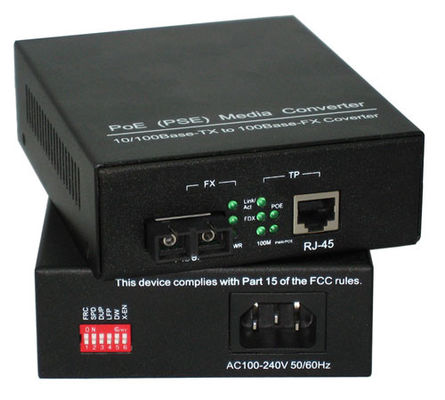

एसी / डीसी विद्युत आपूर्ति में निर्मित ईथरनेट पीएसई मीडिया कनवर्टर पर 10 एम / 100 एम पावर

एसी / डीसी पावर सप्लाई में निर्मित ईथरनेट पीएसई मीडिया कन्वर्टर पर 10 एम / 100 एम पावर

विशेषताएं

-10 / 100 बेस-TX यूटीपी 100 बेस-एफएक्स फाइबर मीडिया कनवर्टन
-आईईईई 802.3 एफओई पीएसई संगत
-9 के बाइट्स पैकेट कट-थ्रू मोड पर
एसी / डीसी बिजली की आपूर्ति में निर्मित
- वर्तमान-वर्तमान सुरक्षा
मल्टीमोड और सिंगलोड के लिए एससी, बीआईडीआई या एलसी कनेक्टर का विकल्प
अलग-अलग विन्यास सेट करने के लिए डीआईपी स्विच
-एलएफपी (लिंक फॉल्ट पास-थ्रू)

पीओई-एफआर 200 एक 10/100 बेस-टेक्सास है जो 100 बेस-एफएक्स मीडिया कनवर्टर है, जो दो प्रकार के नेटवर्क सेगमेंट को आसानी से कनेक्ट करने की अनुमति देता है। आईईईई 802.3 एफ मानक के साथ अनुपालन, एसी / डीसी संचालित पीओई मीडिया कनवर्टर एक पावर सोर्सिंग उपकरण (पीएसई) है जो 48V (या अन्य वोल्टेज) बिजली की आपूर्ति के साथ एक फाइबर ऑप्टिक लिंक पर स्थानांतरित डेटा को जोड़ता है, आईईईई 802.3 एफ संचालित डिवाइस को बिजली प्रदान करता है (पीडी) सीएटी 5 यूटीपी केबल (केबल लंबाई 100 मीटर / 330 फीट तक)। कनवर्टर में एक पोर्ट पोर्ट पीएसई नियंत्रक शामिल है, जो पीडी हस्ताक्षर सेंसिंग और पावर मॉनिटरिंग फीचर्स प्रदान करता है। अन्य सुविधाओं में ओवर-वर्तमान सुरक्षा, एलएफपी फ़ंक्शन शामिल हैं। एलएफपी (लिंक फॉइट पास-थ्रू) मीडिया कनवर्टर को सिग्नल के नुकसान के लिए फाइबर और तांबा आरएक्स पोर्ट दोनों की निगरानी करने की अनुमति देता है। एक मीडिया पोर्ट पर आरएक्स सिग्नल के नुकसान के मामले में, कनवर्टर अन्य मीडिया पोर्ट को स्वचालित रूप से TX सिग्नल को अक्षम कर देगा, इस प्रकार लिंक गलती से गुजर रहा है।

तकनीकी निर्देश:

डेटा दर:

- 10/100 एमबीपीएस (802.3 10 बेस-टी / 802.3u 100 बेस-टी)
- 100 एमबीपीएस (100 बेस-एफएक्स)

इनपुट पावर आवश्यकताएं:

- इनपुट वोल्टेज ........................... 100 वीएसी 240 वीएसी
- इनपुट आवृत्ति ................................. 47 हर्ट्ज से 63 हर्ट्ज तक

ईथरनेट आउटपुट पर पावर:

- पिन असाइनमेंट और पोलरिटी ...... ... 4/5 (वी +), 7/8 (वी-)
- आउटपुट पावर ... .. ऑर्डर जानकारी को संदर्भित करें
- दक्षता ................................................ .... 75% मिनट
- शॉर्ट सर्किट संरक्षण ....................... ऑटो रिकवरी
- वर्तमान सुरक्षा से अधिक ....................... ऑटो रिकवरी

पर्यावरण की स्थिति:

- ऑपरेटिंग तापमान ....................... ... 0 ℃ से 50 ℃
- शीतलन .................................... मुक्त वायु संवहन
- भंडारण तापमान ...................... -20 ℃ से + 85 ℃
- ऑपरेटिंग आर्द्रता ... ... 90% अधिकतम, गैर-संघनन

यांत्रिक विनिर्देशों:

- मामला सामग्री ................................ लौह
- केस कलर .....................................बैक
- नेट वेट ........................540 जी लगभग। / इकाई
- आयाम ......... 110 (डब्ल्यू) एक्स 40 (एच) एक्स 140 (एल) (मिमी)
ट्रांसीवर लंबाई शामिल न करें

कनेक्टर्स:

- एसी इनलेट .......................................... आईईसी-जे -4
- लैन ................................ संरक्षित आरजे -45
- फाइबर ................................ आदेश की जानकारी देखें

आदेश की जानकारी:

* एक्सएक्स-XXX: ऑप्टिक कनेक्टर / फाइबर प्रकार और दूरी का समर्थन करता है। अधिक जानकारी के लिए, कृपया नीचे दी गई सूची देखें।
