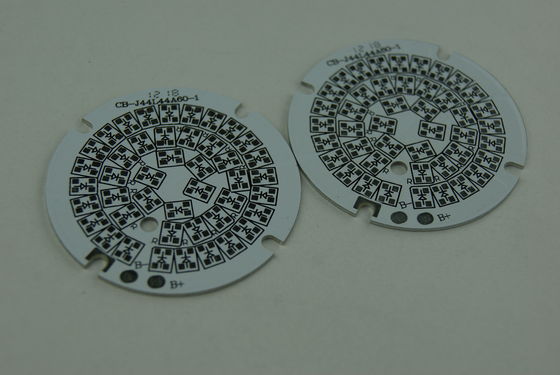

एक्सचेंज परिवर्तक के लिए कार / पावर / ऑडियो मल्टी लेयर एल्यूमिनियम पीसीबी बोर्ड एमसीपीसीबी

एक्सचेंज परिवर्तक के लिए कार / पावर / ऑडियो मल्टी लेयर एल्यूमिनियम पीसीबी बोर्ड एमसीपीसीबी

Car / Power / Audio Multi Layer Aluminum PCB Board MCPCB for Exchange Converter

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LT Circuit
प्रमाणन: UL E354810,SGS

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: कोई MOQ
मूल्य: Negotiable
पैकेजिंग विवरण: 20pcs / वैक्यूम बैग + निर्यात पैकिंग
प्रसव के समय: 5-12days
भुगतान शर्तें: टी/टी, OA, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: दस हजार वर्ग मीटर / माह
अब से संपर्क करें
विस्तृत उत्पाद विवरण

एक्सचेंज परिवर्तक के लिए कार / पावर / ऑडियो मल्टी लेयर एल्यूमिनियम आधारित पीसीबी एमसीपीसीबी

सिंगल लेयर मेटल कोर पीसीबी

एक साधारण परत एकल पक्षीय MCPCB में धातु आधार (आमतौर पर एल्यूमीनियम या तांबा मिश्र धातु), ढांकता हुआ (गैर-संचालन) परत, कॉपर सर्किट परत, आईसी घटकों और मिलाप मुखौटा शामिल हैं।

प्रीपेरोल ढांकता हुआ पन्नी और घटकों से बेस प्लेट तक उत्कृष्ट गर्मी हस्तांतरण प्रदान करता है, जबकि उत्कृष्ट विद्युत अलगाव बनाए रखते हैं। आधार एल्यूमीनियम / तांबे की प्लेट एकल-पक्षीय सब्सट्रेट मैकेनिकल अखंडता देता है, और गर्मी को गर्मी सिंक, सतह बढ़ते या सीधे परिवेश वायु में स्थानांतरित करती है।

सिंगल लेयर एमसीपीसीबी का इस्तेमाल सतह माउंट और चिप और तार घटकों के साथ किया जा सकता है, और FR4 PWB की तुलना में बहुत कम थर्मल प्रतिरोध प्रदान करता है। धातु कोर सिरेमिक substrates की तुलना में कम लागत प्रदान करता है, और सिरेमिक substrates से अधिक बड़े क्षेत्रों की अनुमति देता है।

डबल परतें धातु कोर पीसीबी

डबल परतें, एमसीपीसीबी, तांबा कंडक्टर की दो परतों से बना है, उन्हें धातु कोर (आमतौर पर एल्यूमीनियम, तांबे या लौह मिश्र धातु) की एक तरफ रख दिया गया है। मेटल बेस पूरे एमसीपीसीबी के निचले भाग पर है, जो दो तरफा एमसीपीसीबी (दो तांबा परतों को क्रमशः धातु के प्रत्येक किनारे पर रखा गया था) से अलग है, और आप केवल शीर्ष स्थान पर एसएमडी को आबाद कर सकते हैं।

एकल परत MCPCB के साथ अलग, 2 परतें एमसीपीसीबी को इमेजड थर्मल प्रवाहकीय टुकड़े टुकड़े और धातु कोर (जिसे धातु आधार के रूप में भी जाना जाता है) एक साथ एक टुकड़े टुकड़े करने के लिए एक अतिरिक्त दबाव की आवश्यकता होती है।

सामान्य FR4 के मुकाबले, यह स्टरचर को धातु की कोर के साथ दो परतों के टुकड़े टुकड़े करने पर अधिक तकनीक और अनुभव की आवश्यकता होती है।

पीसीबी में एम्बेडेड मेटल बेस के साथ एमसीपीसीबी के प्रसंस्करण चरण तुलनात्मक रूप से जटिल होते हैं क्योंकि धातु आधार पर प्राथमिक ड्रिलिंग के बाद सर्किटरी से पृथक करने के लिए छेद को प्लग करना आवश्यक होता है।

डबल साइड मेटल कोर पीसीबी

इसमें दो तरफा एमसीपीसीबी जैसे तांबा कंडक्टर की समान दो परतें हैं, लेकिन मेटल कोर दो कंडक्टर के बीच में है, इसलिए धातु कोर के दोनों किनारों पर कंडक्टर (ट्रेस) होते हैं, और विअस द्वारा एक दूसरे के साथ जुड़े थे। इसलिए हमने इसे "डबल पक्षीय एमसीपीसीबी" नाम दिया, और आप एसएमडी को ऊपर और नीचे दोनों पर बना सकते हैं।

एकल परत एमसीपीसीबी के साथ अलग, दो तरफा MCPCB को भी इमेजड थर्मल प्रवाहकीय टुकड़े टुकड़े और धातु कोर (जिसे धातु आधार के रूप में भी जाना जाता है) एक साथ एक टुकड़े टुकड़े करने के लिए एक अतिरिक्त दबाव की आवश्यकता होती है। लेकिन कभी-कभी, कुछ कच्चे मेटल क्लैड सामग्री वाले विक्रेता बोर्ड सामग्री की आपूर्ति करेंगे जो पहले से ही टुकड़े टुकड़े कर दिए गए थे।

सामान्य FR4 के मुकाबले, यह स्टरचर को धातु की कोर के साथ दो परतों के टुकड़े टुकड़े करने पर अधिक तकनीक और अनुभव की आवश्यकता होती है।

मल्टी लेयर मेटल कोर पीसीबी

बस FR4 पीसीबी की तरह, हम निशान के 2 से अधिक परतों के साथ बोर्ड भी बना सकते हैं और हमने इसे " मल्टी लेयर एमसीपीसीबी " नाम दिया है संरचना FR4 मल्टी लेयर के समान है, लेकिन इसे बनाने के लिए अधिक जटिल है।

आप बिजली के प्रदर्शन में बेहतर प्रदर्शन प्राप्त करने के लिए, बोर्डों पर अधिक घटकों को आबाद कर सकते हैं, अलग-अलग परतों में संकेत और जमीनी परत डाल सकते हैं।

सामान्य FR4 के मुकाबले, इस स्टरचर को धातु की कोर के साथ दो परतों से अधिक की लॅमिनेटिंग पर अधिक तकनीक और अनुभव की आवश्यकता होती है और लागत 2 परतों से अधिक है MCPCBor डबल पक्षीय MCPCB

एमसीपीसीबी के आवेदन

एलईडी रोशनी: उच्च वर्तमान एलईडी, स्पॉटलाइट, उच्च-वर्तमान पीसीबी

औद्योगिक बिजली उपकरण: उच्च शक्ति ट्रांजिस्टर, ट्रांजिस्टर सरणी, धक्का-पुल या कुलम पोल आउटपुट सर्किट (टेम पोल), ठोस-राज्य रिले, नाड़ी मोटर चालक, इंजन कंप्यूटिंग एम्पलीफायर (संचालन प्रवर्धक), पोल- डिवाइस बदलना (इन्वर्टर)

कारें: फायरिंग लागू करने, बिजली नियामक, विनिमय कन्वर्टर्स, बिजली नियंत्रक, चर ऑप्टिकल सिस्टम

पावर: वोल्टेज नियामक श्रृंखला, स्विचिंग नियामक, डीसी-डीसी कनवर्टर

ओए: प्रिंटर ड्राइवर, बड़े इलेक्ट्रॉनिक प्रदर्शन सब्सट्रेट, थर्मल प्रिंट हेड

ऑडियो: इनपुट - आउटपुट प्रवर्धक, संतुलित एम्पलीफायर, प्री-शील्ड एम्पलीफायर, ऑडियो एम्पलीफायर, पावर एम्पलीफायर

दूसरों: सेमीकंडक्टर थर्मल इन्सुलेशन बोर्ड, आईसी सरणियां, अवरोधक सरणियां, आईसीएस वाहक चिप, गर्मी सिंक, सौर सेल सबस्ट्रेट्स, अर्धचालक प्रशीतन उपकरण

फायदा:

1. एल्यूमिनियम पीसीबी और एलईडी पीसीबी कारखाने सीधे

2. एल्यूमिनियम पीसीबी और एलईडी पीसीबी व्यापक गुणवत्ता नियंत्रण प्रणाली है

3. एल्यूमिनियम पीसीबी और एलईडी पीसीबी अच्छी कीमत

4. एल्यूमिनियम पीसीबी और एलईडी पीसीबी त्वरित बारी 48hours से डिलिवरी समय।

5. एल्यूमिनियम पीसीबी और एलईडी पीसीबीर्फिकेशन (आईएसओ / यूएल ई 354810 / आरओएचएस)

6. निर्यात सेवा में 8 साल का अनुभव

7. एल्यूमिनियम पीसीबी और एलईडी पीसीबी नहीं MOQ है।

8. पीसीबी उच्च गुणवत्ता है। एओआई (ऑटोमैटेटेड ऑप्टिकल इंस्पेक्शन), क्यूए / क्यूसी, फ्लाई पोर्च, एटेस्टिंग

सामग्री

हमारे अल्युमीनियम आधार सामग्री: बर्गक्विस्ट (यूएसए), पॉलिन्ट्रोनिक्स (ताइवान), कुलिंग (चीन), आदि। 1 डब्ल्यू / एमके से 8 डब्लू / एमके तक तापीय चालकता रेंज वोल्ट रेंज 2 केवी से 8 केवी तक है, जो हमें हमारे ग्राहकों की किसी भी जरूरत को पूरा करने में मदद कर सकती है, क्रय लागत भी कम कर सकती है।

क्षमता

परतों: 1-4layers

आधार सामग्री: एल्यूमिनियम / कॉपर / आयरन मिश्र धातु

थर्मल कंडक्टिविटी (डाययल्टीयर लेयर): 0.8, 1.5, 2.0, 3.0 डब्ल्यू / एमके

वोल्टेज का सामना करना: 2000-8000V

बोर्ड मोटाई: 0.5 मिमी ~ 3.0 मिमी (0.02 "~ 0.12")

कॉपर मोटाई: 0.5 ओज, 1.0 ओज, 2.0 ओज, 3.0 ओज, 6 ओज तक

रूपरेखा: रूटिंग, पंचिंग, वी-कट

शोरमार्माः व्हाइट / ब्लैक / ब्लू / ग्रीन / रेड, ताइयो PSR4000 सफेद

लीजेंड / सिल्कस्क्रीन रंग: काले / सफेद

सतह परिष्करण: विसर्जन गोल्ड, एचएएसएल, ओएसपी

अधिकतम पैनल का आकार: 600 * 1200 मिमी (23.62 "* 47.24")

पैकिंग: वैक्यूम / प्लास्टिक बैग

नमूनों एल / टी: 4 ~ 6 दिन
