Place of Origin: | China |
ब्रांड नाम: | Enargy |
Model Number: | TF700-48S30-NOC |
Minimum Order Quantity: | 1pcs |
---|---|
मूल्य: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
हाई लाइट: | औद्योगिक बिजली की आपूर्ति,औद्योगिक डीसी डीसी कनवर्टर |
---|

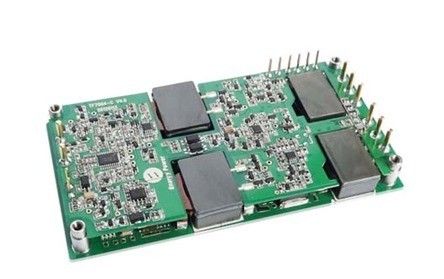

औद्योगिक बिजली की आपूर्ति 700W आउटपुट 30V / 24A TF700-48S30-एनओसी
प्रमुख विशेषताऐं
उत्पादन शक्ति: 700W
वाइड इनपुट रेंज: 36-72VDC
उच्च रूपांतरण दक्षता: 92% तक
लाइन विनियमन ± 1% करने के लिए
लोड विनियमन ± 1% करने के लिए
फिक्स्ड ऑपरेटिंग आवृत्ति
अलगाव वोल्ट: 1,500V
सक्षम करें (पर / बंद) नियंत्रण
उत्पादन अधिक लोड संरक्षण
आउटपुट खत्म वोल्टेज संरक्षण
हिचकी मोड शॉर्ट सर्किट संरक्षण
अधिक तापमान संरक्षण
इनपुट के तहत वोल्टेज लॉक-आउट
UL94V 0 लौ मंद रेटिंग
RoHS कॉम्प्लाइंट
उत्पाद विवरण
इन डीसी डीसी कनवर्टर मॉड्यूल उन्नत ऊर्जा प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों का उपयोग प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।
इलेक्ट्रिक लक्षण
विद्युत विशेषताओं, इनपुट वोल्टेज, उत्पादन भार और बेस प्लेट तापमान का पूरा ऑपरेटिंग रेंज पर लागू होते हैं जब तक अन्यथा निर्दिष्ट। सभी तापमान बेस प्लेट के केंद्र में संचालन के तापमान को देखें।
इनपुट विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
इनपुट वोल्टेज रेंज | 36 | 48 | 72 | ग्राम रक्षा समिति | निरंतर |
अधिकतम वर्तमान इनपुट | 24 | ए | पूरा लोड, मि। इनपुट | ||
स्टैंडबाय वर्तमान इनपुट | 0.2 | ए | कोई भार नही | ||
दक्षता | 92 | % | |||
सिफारिश बाहरी इनपुट समाई | 470 | uF | ईएसआर 0.1-0.2R |
उत्पादन विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
उत्पादन में वोल्टेज रेंज | 29.80 | 30.00 | 30.20 | ग्राम रक्षा समिति | |
वर्तमान उत्पादन रेंज | 0 | 23 | ए | ||
लाइन विनियमन | ± 1 | % | विन = 36 ~ 72V, कब = 0 ~ 23A | ||
भार विनियमन | ± 1 | % | विन = 36 ~ 72V, कब = 0 ~ 23A | ||
voltages tabilizing शुद्धता | ± 1 | % | विन = 36 ~ 72V, कब = 0 ~ 23A | ||
शोर (पीक से पीक) | 120 | 250 | एम वी | 20 मेगाहर्ट्ज बैंडविड्थ। पूर्ण मूल्यांकन वर्तमान में 10uF electrolytic संधारित्र और 0.1uF सिरेमिक संधारित्र के साथ उत्पादन। | |
अधिकतम उत्पादन टोपी। | 1000 | 3300 | 6000 | μF | 2000uF की सिफारिश जब Ta≤ -5 ℃ |
आउटपुट वोल्ट ट्रिम | 22 | 30.5 | ग्राम रक्षा समिति | नाममात्र इनपुट; पूरा भार; 25 डिग्री सेल्सियस |
गतिशील प्रतिक्रिया के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आउटपुट वर्तमान में बदलें (डी / डीटी = 0.1A / अमेरिका) | 850 | एम वी | डि / डीटी = 0.1A / अमेरिका, कब = 25% -50% -25% Ioutmax या 50% से 75% से 50% Iout अधिकतम करने के लिए | ||
निपटान समय | 400 | uS | 1% Vout Nom भीतर करने के लिए। | ||
आउटपुट वोल्टेज overshoot | 5 | % |
कार्यात्मक विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आवृत्ति बदलना | 240 | 255 | 270 | KHz | |
आउटपुट वोल्ट ट्रिम | 30.5 | ग्राम रक्षा समिति | करने के लिए (+) Vout छाँटो पिन ट्रिम। | ||
22 | ग्राम रक्षा समिति | ट्रिम नीचे, ट्रिम पिन (-) Vout। | |||
स्रोत वर्तमान सक्षम करें | 5 | मा | |||
सक्षम करें (पर - नियंत्रण बंद) सकारात्मक तर्क | 3.5 | 15 | ग्राम रक्षा समिति | पर नियंत्रण, तर्क उच्च या फ्लोटिंग | |
-0.3 | 1.5 | ग्राम रक्षा समिति | ऑफ कंट्रोल, तर्क कम | ||
सहायक बिजली की आपूर्ति | 8 | 15 | ग्राम रक्षा समिति | सतत स्रोत current≤25mA | |
कार्य की स्थिति का पता लगाने (IOG) | कम प्रतिबाधा जब मॉड्यूल ठीक है, उच्च प्रतिबाधा जब मॉड्यूल में विफल रहा है | ||||
के तहत वोल्टेज तालाबंदी | 32.0 | 35.9 | ग्राम रक्षा समिति | बारी - दहलीज पर | |
31.0 | 35.0 | ग्राम रक्षा समिति | बारी - सीमा बंद | ||
अतिभार से बचाना | 110 | 125 | 150 | % | वर्तमान मोड, पल्स वर्तमान सीमा दहलीज द्वारा पल्स, (% रेटेड लोड) |
उत्पादन अधिक वोल्टेज सुरक्षा | 33 | 36 | ग्राम रक्षा समिति | हिचकी मोड, ऑटो वसूली | |
अधिक तापमान संरक्षण | 100 | 105 | 110 | ℃ | ऑटो वसूली, बेस palte तापमान |
10 | ℃ | हिस्टैरिसीस |
अलगाव के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
अलगाव वोल्टेज | 1500 | ग्राम रक्षा समिति | उत्पादन के लिए इनपुट, रिसाव current≤1mA | ||
1000 | ग्राम रक्षा समिति | बेस प्लेट के लिए इनपुट, रिसाव current≤1mA | |||
500 | ग्राम रक्षा समिति | बेस प्लेट के लिए आउटपुट, रिसाव current≤1mA | |||
अलगाव प्रतिरोध | 10 | MΩ | 500VDC पर यह परीक्षण करने के लिए वायुमंडलीय दबाव और आरएच 90% है जब | ||
अलगाव समाई | 1000 | पीएफ |
सामान्य विशेषताएँ
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
वजन | 200 | जी | |||
MTBF | 250,000 | बजे |
पर्यावरण विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
परिचालन तापमान | -40 | 85 | ℃ | विस्तारित, आधार palte तापमान | |
भंडारण तापमान | -55 | 115 | ℃ | व्यापक | |
नमी | 20 | 90 | % आरएच |
समारोह निर्दिष्टीकरण
(पर / बंद) नियंत्रण (3 पिन और pin4) सक्षम करें:
सक्षम पिन शक्ति मॉड्यूल पर स्विच किया जा करने के लिए और इलेक्ट्रॉनिक रूप से बंद की अनुमति देता है। सक्षम करें (/ बंद) समारोह बैटरी सत्ता के संरक्षण, स्पंदित शक्ति आवेदन के लिए या शक्ति को अनुक्रमण के लिए के लिए उपयोगी है।
सक्षम पिन -Vin को संदर्भित है। यह आंतरिक रूप से खींचा जाता है, तो कोई बाहरी वोल्टेज स्रोत की आवश्यकता है। एक खुला कलेक्टर (या खुली नाली) स्विच सक्षम पिन के नियंत्रण के लिए सिफारिश की है।
सक्षम पिन का उपयोग करते हैं, यकीन है कि वास्तव में संदर्भ -Vin पिन है, ईएमआई छानने के आगे या दूर इकाई से नहीं बनाते हैं। ऑप्टिकली नियंत्रण संकेत युग्मन और मॉड्यूल पर सीधे ऑप्टो युग्मक लगाने इन समस्याओं के किसी भी बचना होगा। सक्षम पिन का इस्तेमाल नहीं किया जाता है, यह अस्थायी (सकारात्मक तर्क) छोड़ दिया है या -Vin पिन (नकारात्मक तर्क) से जुड़ा जा सकता है। चित्रा एक पर / बंद पिन ड्राइविंग के लिए पांच संभव सर्किट का विवरण। चित्रा बी आंतरिक / बंद circuitry की एक विस्तृत लग रही है।
चित्रा एक: पर / बंद पिन ड्राइविंग के लिए विभिन्न सर्किट।
चित्रा बी: पर आंतरिक / बंद पिन circuitry
रिमोट सेंसिंग (पिन 7 और 8):
रिमोट सेंसिंग कनवर्टर उत्पादन वोल्टेज लोड के बिंदु पर सीधे भावना के लिए अनुमति देता है और इस तरह स्वचालित रूप से लोड कंडक्टर वितरण और संपर्क घाटा (चित्रा सी) क्षतिपूर्ति। प्रत्येक उत्पादन टर्मिनल के लिए एक अर्थ सीसा, नामित + नब्ज और -Sense है। ये सुराग बहुत कम मौजूदा ले लोड होता है के साथ तुलना में। आंतरिक रूप से एक अवरोध भावना टर्मिनल और बिजली उत्पादन टर्मिनल के बीच जुड़ा हुआ है। दूरस्थ भावना नहीं किया जाता है, तो भावना की जरूरत है उनके संबंधित उत्पादन होता है (चित्रा डी) के shorted किया होता है।
जॉब जब उत्पादन कनेक्शन बनाने लिया जाना है। आउटपुट टर्मिनल भावना लाइनों से पहले काटना चाहिए, तो पूरा भार मौजूदा भाव लाइनों के नीचे प्रवाह और आंतरिक संवेदन प्रतिरोधों को नुकसान होगा। हमेशा किसी भी उत्पादन कनेक्शन लेने से पहले कनवर्टर नीचे सत्ता में सुनिश्चित करें। लाइन बूंद के लिए अधिक से अधिक मुआवजा वोल्टेज 0.5V पर निर्भर है
चित्रा सी: दूरस्थ नब्ज कनेक्शन
चित्रा डी: दूरस्थ नब्ज कनेक्शन
सुरक्षा सुविधाओं
· इनपुट के तहत वोल्टेज तालाबंदी: कनवर्टर बंद करने के लिए जब इनपुट वोल्टेज बहुत कम है, की मदद से एक इनपुट सिस्टम अस्थिरता समस्या से बचने के लिए बनाया गया है, तालाबंदी circuitry डीसी हिस्टैरिसीस के साथ एक तुलनित्र है। जब इनपुट वोल्टेज बढ़ रहा है, यह पहले कनवर्टर पर बंद हो जाएगा ठेठ मोड़ पर वोल्टेज दहलीज मूल्य (विनिर्देश पृष्ठ पर सूचीबद्ध) से अधिक होना चाहिए। एक बार कनवर्टर पर है, इनपुट वोल्टेज ठेठ मोड़ बंद वोल्टेज दहलीज मूल्य से नीचे गिर चाहिए इससे पहले कनवर्टर बंद हो जाएगा।
· आउटपुट वर्तमान सीमा: के रूप में उत्पादन में वोल्टेज बूँदें अधिकतम वर्तमान सीमा निरंतर बनी हुई है। हालांकि, एक बार उत्पादन में कम से प्रतिबाधा काफी छोटा निर्दिष्ट आउटपुट डीसी वर्तमान-सीमा शटडाउन वोल्टेज नीचे उत्पादन में वोल्टेज ड्रॉप करने के लिए है, हिचकी मोड अनिश्चितकालीन शॉर्ट सर्किट संरक्षण राज्य में जब तक कनवर्टर शॉर्ट सर्किट हालत निकाल दिया जाता है। इस कनवर्टर या लोड बोर्ड के अत्यधिक गर्म करने से रोकता है।
· अधिक तापमान शटडाउन: कनवर्टर पर एक तापमान संवेदक मॉड्यूल के औसत तापमान होश। थर्मल बंद सर्किट कनवर्टर बंद करने के लिए जब लगा स्थान पर तापमान अधिक तापमान शटडाउन मूल्य तक पहुँच बनाया गया है। यह कनवर्टर फिर से चालू करने के लिए जब लगा स्थान का तापमान अधिक तापमान शटडाउन पुनः प्रारंभ हिस्टैरिसीस मूल्य की राशि से गिर जाता है की अनुमति देगा।
टेस्ट विधि
आउटपुट तरंग और शोर टेस्ट:
उत्पादन तरंग मौलिक आवृत्ति लहर और उच्च आवृत्ति स्विचन शोर spikes से बना है। मौलिक स्विचिंग आवृत्ति लहर (या बुनियादी तरंग) 1MHz श्रृंखला के लिए 100KHz में है; उच्च आवृत्ति स्विचन शोर स्पाइक (या शोर स्विचन) 50MHz श्रृंखला के लिए 10 मेगाहर्ट्ज में है। स्विचन शोर सामान्य रूप से 20 मेगाहर्ट्ज बैंडविड्थ के साथ निर्दिष्ट किया जाता है शोर spikes के लिए सभी महत्वपूर्ण harmonics शामिल करने के लिए।
के रूप में नीचे दिखाया गया है उत्पादन तरंग और शोर को मापने के लिए सबसे आसान तरीका है, एक आस्टसीलस्कप जांच टिप और जमीन की अंगूठी शक्ति कनवर्टर आउटपुट पिन के खिलाफ सीधे दबाया का उपयोग करने के लिए है। इस उत्पादन में टर्मिनलों भर में कम से कम संभव संबंध बनाता है। आस्टसीलस्कप जांच जमीन क्लिप तरंग और शोर माप में कभी नहीं किया जाना चाहिए। जमीन क्लिप को केवल एक एंटीना और पिक निकलने वाली उच्च आवृत्ति ऊर्जा के रूप में कार्य नहीं होगा, लेकिन यह माप के लिए आम मोड शोर के रूप में अच्छी तरह से लागू करेगा।
तरंग और शोर मापन के लिए मानक परीक्षण सेटअप चित्रा ई में एक जांच सॉकेट (Tektronix, पी.एन. 131.0258-00) शोर गुंजाइश जांच की लंबी जमीन क्लिप के साथ जुड़े पिक को खत्म करने की माप के लिए प्रयोग किया जाता है दिखाया गया है।
चित्रा ई: लहर और शोर मानक परीक्षण का मतलब है।
यांत्रिक रूपरेखा
पिन पदों
पिन नम्बर | नाम | समारोह |
1 | विन (-) | नकारात्मक इनपुट वोल्टेज |
2 | विन (+) | सकारात्मक इनपुट वोल्टेज |
3 | चालू बंद- | नकारात्मक नियंत्रण सक्षम |
4 | पर / बंद + | सकारात्मक नियंत्रण सक्षम |
5 | Vout + | सकारात्मक उत्पादन में वोल्टेज |
6 | Vout- | नकारात्मक उत्पादन में वोल्टेज |
7 | एस | नकारात्मक दूरस्थ भावना। भावना (-) Vout से कनेक्ट करना होगा (-) |
8 | एस + | सकारात्मक दूरस्थ भावना। भावना (+) Vout से कनेक्ट करना होगा (+) |
9 | ट्रिम | आउटपुट वोल्टेज ट्रिम। ट्रिम पिन उत्पादन नाममात्र वोल्टेज के लिए खुला छोड़ दें। |
10 | पीसी | वर्तमान बंटवारे |
1 1 | IOG | कार्य की स्थिति का पता लगाने |
12 | औक्स | सहायक बिजली की आपूर्ति |
