Place of Origin: | China |
ब्रांड नाम: | Enargy |
Model Number: | XD50-24S5-POCW |
Minimum Order Quantity: | 1pcs |
---|---|
मूल्य: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
हाई लाइट: | औद्योगिक डीसी डीसी कनवर्टर,पृथक बिजली की आपूर्ति |
---|

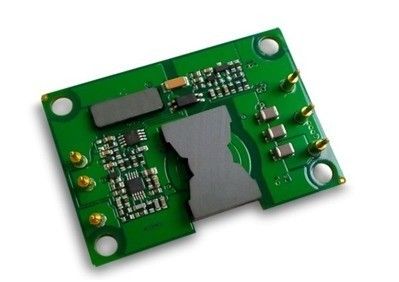

औद्योगिक बिजली की आपूर्ति 50W उत्पादन 5V / 10A XD50-24S5-POCW
प्रमुख विशेषताऐं
उत्पादन शक्ति: 50W
वाइड इनपुट रेंज: 20-60VDC
उच्च रूपांतरण दक्षता: ऊपर 88% करने के लिए
लाइन विनियमन ± 1% करने के लिए
लोड विनियमन ± 1% करने के लिए
फिक्स्ड ऑपरेटिंग आवृत्ति
अलगाव वोल्टेज: 1500V
सक्षम करें (पर / बंद) नियंत्रण
उत्पादन अधिक लोड संरक्षण
-voltage संरक्षण से अधिक उत्पादन
हिचकी मोड शॉर्ट सर्किट संरक्षण
इनपुट के तहत वोल्टेज लॉक-आउट
आउटपुट वोल्टेज ट्रिम: -8 ~ + 10% Vout
उत्पाद विवरण
इन डीसी डीसी कनवर्टर मॉड्यूल उन्नत ऊर्जा प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों का उपयोग प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।
इलेक्ट्रिक लक्षण
विद्युत विशेषताओं, इनपुट वोल्टेज, उत्पादन भार और परिवेश के तापमान से भरा ऑपरेटिंग रेंज पर लागू होते हैं जब तक अन्यथा निर्दिष्ट।
निरपेक्ष अधिकतम रेटिंग
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
इनपुट वोल्टेज | 65 | ग्राम रक्षा समिति | सतत, गैर ऑपरेटिंग | ||
60 | ग्राम रक्षा समिति | सतत, ऑपरेटिंग | |||
65 | ग्राम रक्षा समिति | आपरेटिंग क्षणिक संरक्षण, <100ms | |||
अलगाव वोल्टेज | 2000 | ग्राम रक्षा समिति | उत्पादन के लिए इनपुट | ||
परिचालन तापमान | -40 | 100 | ℃ | पीसीबी तापमान | |
भंडारण तापमान | -55 | 115 | ℃ | परिवेश का तापमान, | |
वोल्टेज -Vin करने के लिए सक्षम | -2 | 15 | ग्राम रक्षा समिति |
इनपुट विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
इनपुट वोल्टेज रेंज | 20 | 24 | 60 | ग्राम रक्षा समिति | निरंतर |
के तहत वोल्टेज तालाबंदी | 19.0 | 19.5 | 19.9 | ग्राम रक्षा समिति | बारी - दहलीज पर |
18.0 | 18.5 | 19.0 | ग्राम रक्षा समिति | बारी - सीमा बंद | |
अधिकतम वर्तमान इनपुट | 3.5 | ए | पूरा लोड, मि। इनपुट | ||
दक्षता | 88 | % | |||
लंपटता | 2 | 6 | डब्ल्यू | कोई भार नही | |
सिफारिश बाहरी इनपुट समाई | 100 | uF | ठेठ ईएसआर 0.1-0.2W |
उत्पादन विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आउटपुट वोल्टेज सेट बिंदु | 4.95 | 5.00 | 5.05 | ग्राम रक्षा समिति | नाममात्र इनपुट; कोई भार नही |
उत्पादन में वोल्टेज रेंज | 4.90 | 5.00 | 5.10 | ग्राम रक्षा समिति | |
वर्तमान उत्पादन रेंज | 0 | 10 | ए | थर्मल स्थानीय कर से मुक्ति के अधीन | |
लाइन विनियमन | ± 0.2 | ± 1 | % | उच्च लाइन कम से लाइन; पूरा भार | |
भार विनियमन | ± 0.2 | ± 1 | % | पूरा लोड के लिए कोई बोझ; नाममात्र इनपुट | |
तापमान विनियमन | ± 0.02 | % / सी | ऑपरेटिंग तापमान रेंज पर | ||
वर्तमान सीमा | 12.5 | ए | आउटपुट वोल्टेज नाममात्र का 90% | ||
शॉर्ट सर्किट करेंट | 10 | 20 | ए | आउटपुट वोल्टेज <250 एमवी | |
तरंग (आरएमएस) | 15 | एम वी | 20 मेगाहर्ट्ज बैंडविड्थ। | ||
शोर (पीक से पीक) | 75 | एम वी | |||
अधिकतम उत्पादन टोपी। | 4000 | μF |
गतिशील प्रतिक्रिया के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आउटपुट वर्तमान में बदलें (डी / डीटी = 0.1A / अमेरिका) | 250 | एम वी | 75% से 50% Iout अधिकतम करने के लिए 50% | ||
आउटपुट वर्तमान में बदलें (डी / डीटी = 2.5A / अमेरिका) | 250 | एम वी | 75% से 50% Iout अधिकतम करने के लिए 50% | ||
निपटान समय | 300 | uS | 1% Vout Nom भीतर करने के लिए। | ||
बारी पर देरी समय | 5 | सुश्री | पूरा भार; विन toVout 90% Nom =। | ||
आउटपुट वोल्टेज overshoot | 5 | % |
कार्यात्मक विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आवृत्ति बदलना | 180 | 200 | 230 | KHz | |
आउटपुट वोल्ट ट्रिम | 10 | % | ट्रिम, | ||
8 | % | छांटना | |||
स्रोत वर्तमान सक्षम करें | 1 | मा | |||
सक्षम करें (पर - नियंत्रण बंद) सकारात्मक तर्क | 1 | 15 | ग्राम रक्षा समिति | पर नियंत्रण, तर्क उच्च या फ्लोटिंग | |
-0.5 | 0.3 | ग्राम रक्षा समिति | ऑफ कंट्रोल, तर्क कम | ||
शॉर्ट सर्किट सुरक्षा | 65 | mΩ | प्रकार: हिचकी मोड, ऑटो वसूली, शॉर्ट सर्किट प्रतिरोध | ||
उत्पादन अधिक लोड संरक्षण | 110 | % | |||
-voltage संरक्षण से अधिक उत्पादन | 110 | 130 | % | कोई भार नही |
अलगाव के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
अलगाव वोल्टेज | 1,500 | ग्राम रक्षा समिति | उत्पादन के लिए इनपुट | ||
अलगाव प्रतिरोध | 100 | MΩ | 500VDC पर यह परीक्षण करने के लिए वायुमंडलीय दबाव और आरएच 90% है जब | ||
अलगाव समाई | 1000 | पीएफ |
सामान्य विशेषताएँ
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
वजन | 25 | जी | |||
MTBF | 1 | MHrs | TR-NWT-000332; 80% लोड, 300LFM, 40 ℃ टा |
पर्यावरण विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
परिचालन तापमान | -40 | 100 | ℃ | विस्तारित, आधार पीसीबी तापमान | |
भंडारण तापमान | -55 | 115 | ℃ | व्यापक | |
नमी | 20 | 95 | % आरएच | सापेक्ष आर्द्रता, गैर - संघनक |
मानकों का अनुपालन
पैरामीटर | टिप्पणियाँ |
लाख एसटीडी 704 | |
लाख एसटीडी 1399 | |
लाख एसटीडी 810 | |
उल / cUL60950 | |
EN60950 | |
GB4943 | |
आईईसी 61000-4-2 |
ठेठ वेव और घटता
Figure1 क्षमता वी.एस. वर्तमान उत्पादन, टा = 25 ℃
Figure2 शक्ति का अपव्यय वी.एस. वर्तमान उत्पादन, टा = 25 ℃
Figure3 बिजली उत्पादन स्थानीय कर से मुक्ति की अवस्था, रेटेड इनपुट, हवा Pin3 को pin1 से कनवर्टर भर में बह
Figure4 उत्पादन तरंग और शोर
Figure5 थर्मल छवि, दर्जा विन, Pin3 को pin1 से कनवर्टर भर में हवा का प्रवाह, 200LFM, 25 ℃, पूरा भार
Figure6 थर्मल छवि, दर्जा विन, उत्पादन के लिए इनपुट से कनवर्टर भर में हवा का प्रवाह, 200LFM, 25 ℃, पूरा भार
Figure7 आउटपुट वोल्टेज स्टार्टअप, पूरा भार, 10ms / div, Ch1: Vout (2V / div), CH2: पर / बंद इनपुट (200mV / div)
Figure8 आउटपुट वोल्टेज बंद, पूरा भार, 10ms / div, Ch1: Vout (2V / div), CH2: पर / बंद इनपुट (200mV / div)
25% लोड कदम के लिए Figure9 गतिशील प्रतिक्रिया (50% ~ 75% ~ 50%) और 0.1A / हमें कई दर
25% लोड कदम के लिए Figure10 गतिशील प्रतिक्रिया (50% ~ 75% ~ 50%) और 2.5A / हमें कई दर
यांत्रिक रूपरेखा
टिप्पणियाँ:
1. सभी पिन 0.040 "(1.02mm) व्यास हैं। साथ 0.065 "(1.65mm) दीया। कंधे गतिरोध।
2. Tolerances: में 0.02 ± x.xx (xx ± 0.5 मिमी)।
± में 0.010 x.xxx। (X.xx ± 0.25 मिमी)
पिन पदों
पिन नम्बर | नाम | समारोह |
1 | सक्षम करें | टीटीएल इनपुट पर और बंद कनवर्टर बारी करने के लिए विन को संदर्भित - आंतरिक पुल के साथ ()। |
2 | विन (-) | नकारात्मक इनपुट वोल्टेज |
3 | विन (+) | सकारात्मक इनपुट वोल्टेज |
4 | Vout (+) | सकारात्मक उत्पादन में वोल्टेज |
5 | Vout (-) | नकारात्मक उत्पादन में वोल्टेज |
6 | ट्रिम | आउटपुट वोल्टेज ट्रिम। ट्रिम पिन उत्पादन नाममात्र वोल्टेज के लिए खुला छोड़ दें। |
