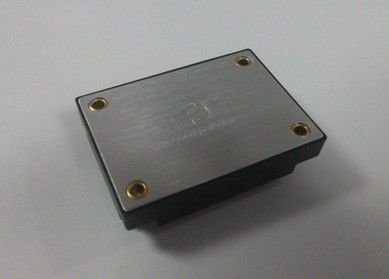

औद्योगिक बिजली की आपूर्ति 60W आउटपुट 24V / 2.5A XX60-24S24-पीईसी
प्रमुख विशेषताऐं
उत्पादन शक्ति: 60W
इनपुट श्रेणी: 18-36VDC
उच्च रूपांतरण दक्षता: 92% तक
लाइन विनियमन ± 1% करने के लिए
लोड विनियमन ± 1% करने के लिए
फिक्स्ड ऑपरेटिंग आवृत्ति
अलगाव वोल्टेज: 1500V
सक्षम करें (पर / बंद) नियंत्रण
उत्पादन अधिक लोड संरक्षण
हिचकी मोड शॉर्ट सर्किट संरक्षण
इनपुट के तहत वोल्टेज लॉक-आउट
आउटपुट वोल्टेज ट्रिम: -8 ~ + 10% Vout
उत्पाद विवरण
इन डीसी डीसी कनवर्टर मॉड्यूल उन्नत ऊर्जा प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों का उपयोग प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।
इलेक्ट्रिक लक्षण
विद्युत विशेषताओं, इनपुट वोल्टेज, उत्पादन भार और बेस प्लेट तापमान का पूरा ऑपरेटिंग रेंज पर लागू होते हैं जब तक अन्यथा निर्दिष्ट। सभी तापमान बेस प्लेट के केंद्र में संचालन के तापमान को देखें।
निरपेक्ष अधिकतम रेटिंग
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
इनपुट वोल्टेज | 40 | ग्राम रक्षा समिति | सतत, गैर ऑपरेटिंग | ||
38 | ग्राम रक्षा समिति | सतत, ऑपरेटिंग | |||
40 | ग्राम रक्षा समिति | आपरेटिंग क्षणिक संरक्षण, <100ms | |||
अलगाव वोल्टेज | 2000 | ग्राम रक्षा समिति | उत्पादन के लिए इनपुट | ||
परिचालन तापमान | -40 | 100 | ℃ | ||
भंडारण तापमान | -65 | 125 | ℃ | ||
वोल्टेज -Vin करने के लिए सक्षम | -0.5 | 15 | ग्राम रक्षा समिति |
इनपुट विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
इनपुट वोल्टेज रेंज | 18 | 24 | 36 | ग्राम रक्षा समिति | निरंतर |
के तहत वोल्टेज तालाबंदी | 17.5 | 17.9 | ग्राम रक्षा समिति | बारी - दहलीज पर | |
15.0 | 16.5 | ग्राम रक्षा समिति | बारी - सीमा बंद | ||
अधिकतम वर्तमान इनपुट | 4.1 | ए | पूरा लोड, मि। इनपुट | ||
दक्षता | 90 | % | रेटेड इनपुट वोल्टेज, रेटेड लोड | ||
सिफारिश बाहरी इनपुट समाई | 100 | uF | ठेठ ईएसआर 0.1-0.2W |
उत्पादन विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आउटपुट वोल्टेज सेट बिंदु | 23.76 | 24.24 | ग्राम रक्षा समिति | नाममात्र इनपुट; आधा भार; 25 ℃ | |
उत्पादन में वोल्टेज रेंज | 23.52 | 24.48 | ग्राम रक्षा समिति | ||
वर्तमान उत्पादन रेंज | 0 | 2.5 | ए | थर्मल स्थानीय कर से मुक्ति के अधीन | |
लाइन विनियमन | ± 0.02 | ± 1 | % | उच्च लाइन कम से लाइन; पूरा भार | |
भार विनियमन | ± 0.02 | ± 1 | % | पूरा लोड के लिए कोई बोझ; नाममात्र इनपुट | |
वर्तमान सीमा | 2.75 | 4.50 | ए | आउटपुट वोल्टेज नाममात्र का 90% | |
तरंग (आरएमएस) | 30 | एम वी | नाममात्र इनपुट; पूरा भार; 20 मेगाहर्ट्ज बैंडविड्थ | ||
शोर (पीक से पीक) | 240 | एम वी | |||
अधिकतम उत्पादन टोपी। | 1800 | μF | नाममात्र इनपुट; पूरा भार | ||
आउटपुट वोल्ट ट्रिम | ± 8 | % | नाममात्र इनपुट; पूरा भार; 25 डिग्री सेल्सियस |
गतिशील प्रतिक्रिया के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आउटपुट वर्तमान में बदलें (डी / डीटी = 0.1A / अमेरिका) | 480 | एम वी | 75% से 50% Iout अधिकतम करने के लिए 50% | ||
आउटपुट वर्तमान में बदलें (डी / डीटी = 2.5A / अमेरिका) | 480 | एम वी | 75% से 50% Iout अधिकतम करने के लिए 50% | ||
निपटान समय | 300 | uS | 1% Vout Nom भीतर करने के लिए। | ||
आउटपुट वोल्टेज overshoot | 5 | % |
कार्यात्मक विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आवृत्ति बदलना | 180 | 200 | 230 | KHz | नियमन मंच और अलगाव मंच |
ट्रिम (Pin6) | देखें हिस्सा 6.2 वोल्ट ट्रिम (Pin6) | ||||
आउटपुट वोल्ट ट्रिम | 8 | % | ट्रिम, ट्रिम पिन (-) Vout। | ||
8 | % | करने के लिए (+) Vout छाँटो पिन ट्रिम, नीचे। | |||
(पर / बंद) सक्षम नियंत्रण (Pin1) | हिस्सा 6.1 देखें | ||||
वोल्टेज सक्षम करें स्रोत वर्तमान सक्षम करें | 15 | ग्राम रक्षा समिति | अस्थायी पिन सक्षम | ||
1 | मा | ||||
सक्षम करें (पर - नियंत्रण बंद) सकारात्मक तर्क | 1.0 | 15 | ग्राम रक्षा समिति | पर नियंत्रण, तर्क उच्च या फ्लोटिंग | |
-0.5 | 0.3 | ग्राम रक्षा समिति | ऑफ कंट्रोल, तर्क कम | ||
शॉर्ट सर्किट सुरक्षा | 10 | mΩ | प्रकार: हिचकी मोड, ऑटो वसूली, शॉर्ट सर्किट प्रतिरोध |
अलगाव के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
अलगाव वोल्टेज | 1500 | ग्राम रक्षा समिति | उत्पादन के लिए इनपुट | ||
1500 | ग्राम रक्षा समिति | बेस के लिए इनपुट | |||
500 | ग्राम रक्षा समिति | बेस आउटपुट | |||
अलगाव प्रतिरोध | 100 | MΩ | 500VDC पर यह परीक्षण करने के लिए वायुमंडलीय दबाव और आरएच 90% है जब | ||
अलगाव समाई | 1000 | पीएफ |
सामान्य विशेषताएँ
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
वजन | 2.4 (68) | आस्ट्रेलिया (G) | समझाया | ||
MTBF (गणना) | 250 | KHrs | TR-NWT-000332; 80% लोड, 300LFM, 40 ℃ टा |
पर्यावरण विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
परिचालन तापमान | -40 | +100 | ℃ | विस्तारित, आधार पीसीबी तापमान | |
भंडारण तापमान | -55 | 115 | ℃ | व्यापक | |
तापमान गुणांक | ± 0.02 | % / ℃ | |||
नमी | 20 | 95 | % आरएच | सापेक्ष आर्द्रता, गैर - संघनक |
मानकों का अनुपालन
पैरामीटर | टिप्पणियाँ |
उल / cUL60950 | |
EN60950 | |
GB4943 | |
सुई लौ परीक्षण (आईईसी 695-2-2) | पूरे विधानसभा पर परीक्षण; बोर्ड और प्लास्टिक के घटकों UL94V 0 से शिकायत |
आईईसी 61000-4-2 |
योग्यता विशिष्टता
पैरामीटर | टिप्पणियाँ |
कंपन | 10-55Hz झाडू, 1 min./sweep, 3 अक्ष के लिए 120 स्वीप |
यांत्रिक झटका | 100g मिनट, एक्स और वाई अक्ष में 2 बूँदें, जेड अक्ष में 1 बूंद |
शीत (ऑपरेशन में) | IEC60068-2-1 विज्ञापन |
उमस वाली गर्मी | IEC60068-2-67 Cy |
तापमान साइकिल | -40 डिग्री 100 डिग्री सेल्सियस के लिए सी, 15 डिग्री सेल्सियस / मिनट।, 500 चक्र रैंप |
पावर / थर्मल सायक्लिंग | विन = मिनट अधिकतम करने के लिए, पूरा भार, 100 चक्र |
डिजाइन marginality | Tmin-10 डिग्री सेल्सियस Tmax + 10 डिग्री सेल्सियस, 5 डिग्री सेल्सियस कदम, विन = मिनट अधिकतम करने के लिए, 0-105% लोड |
जीवन टेस्ट | 95% स्थानीय कर से मुक्ति बिंदु, 1000 घंटे में विन और लोड, इकाइयों दर्जा |
solderability | IEC60068-2-20 |
विशिष्ट अनुप्रयोग और डिजाइन पर विचार
ठेठ आवेदन सर्किट
चित्रा 1: ठेठ आवेदन सर्किट (नकारात्मक तर्क इकाई, स्थायी रूप से सक्षम)।
डेसिग्नेटर | मूल्य | युक्ति। |
सी 1 ~ सी 5 | 1uF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
सी 8 ~ C11 | 100nF | SMD2220-1000V-X7R |
एल 1, एल 2 | 2.4uH | ACM1211-701-2PL-TL01 |
C7 | 470uF | Electrolytic संधारित्र (100V) |
C12 | 220uF | Electrolytic संधारित्र (63V) |
यांत्रिक रूपरेखा
टिप्पणियाँ:
1. सभी अन्य पिन 0.040 "(1.02mm) व्यास हैं।
2. Tolerances: में 0.02 ± x.xx (xx ± 0.5 मिमी)।
± में 0.010 x.xxx। (X.xx ± 0.25 मिमी)
पिन पदों
पिन नम्बर | नाम | समारोह |
1 | सक्षम करें | टीटीएल इनपुट पर और बंद कनवर्टर बारी करने के लिए विन को संदर्भित - आंतरिक पुल के साथ ()। |
2 | विन (-) | नकारात्मक इनपुट वोल्टेज |
3 | विन (+) | सकारात्मक इनपुट वोल्टेज |
4 | Vout (+) | सकारात्मक उत्पादन में वोल्टेज |
5 | Vout (-) | नकारात्मक उत्पादन में वोल्टेज |
6 | ट्रिम | आउटपुट वोल्टेज ट्रिम। ट्रिम पिन उत्पादन नाममात्र वोल्टेज के लिए खुला छोड़ दें। |
