Place of Origin: | China |
ब्रांड नाम: | Enargy |
Model Number: | TF700-48S28-NOC |
Minimum Order Quantity: | 1pcs |
---|---|
मूल्य: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
हाई लाइट: | औद्योगिक बिजली की आपूर्ति,औद्योगिक डीसी डीसी कनवर्टर |
---|

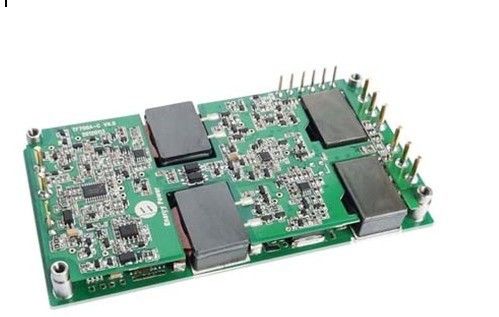

औद्योगिक बिजली की आपूर्ति 700W आउटपुट 28V / 25A TF700-48S28-एनओसी
प्रमुख विशेषताऐं
उत्पादन शक्ति: 700W
वाइड इनपुट रेंज: 36-72VDC
उच्च रूपांतरण दक्षता: ऊपर 93% करने के लिए
लाइन विनियमन ± 1% करने के लिए
लोड विनियमन ± 1% करने के लिए
फिक्स्ड ऑपरेटिंग आवृत्ति
अलगाव वोल्ट: 1,500V
सक्षम करें (पर / बंद) नियंत्रण
उत्पादन अधिक लोड संरक्षण
आउटपुट खत्म वोल्टेज संरक्षण
हिचकी मोड शॉर्ट सर्किट संरक्षण
अधिक तापमान संरक्षण
इनपुट के तहत वोल्टेज लॉक-आउट
UL94V 0 लौ मंद रेटिंग
उत्पाद विवरण
इन डीसी डीसी कनवर्टर मॉड्यूल उन्नत ऊर्जा प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों का उपयोग प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।
इलेक्ट्रिक लक्षण
· बिजली विशेषताओं, इनपुट वोल्टेज, उत्पादन भार और बेस प्लेट तापमान का पूरा ऑपरेटिंग रेंज पर लागू होते हैं जब तक अन्यथा निर्दिष्ट। सभी तापमान बेस प्लेट के केंद्र में संचालन के तापमान को देखें।
इनपुट विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
इनपुट वोल्टेज रेंज | 36 | 48 | 72 | ग्राम रक्षा समिति | निरंतर |
अधिकतम वर्तमान इनपुट | 24 | ए | पूरा लोड, मि। इनपुट | ||
स्टैंडबाय वर्तमान इनपुट | 0.2 | ए | कोई भार नही | ||
दक्षता | 92 | % | |||
सिफारिश बाहरी इनपुट समाई | 470 | uF | ईएसआर 0.1-0.2R |
उत्पादन विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
उत्पादन में वोल्टेज रेंज | 27.72 | 28.00 | 28.28 | ग्राम रक्षा समिति | |
वर्तमान उत्पादन रेंज | 0 | 25 | ए | ||
लाइन विनियमन | ± 1 | % | विन = 36 ~ 72V, कब = 0 ~ 23A | ||
भार विनियमन | ± 1 | % | विन = 36 ~ 72V, कब = 0 ~ 23A | ||
कुल मिलाकर आउटपुट वोल्ट | ± 1 | % | विन = 36 ~ 72V, कब = 0 ~ 23A | ||
शोर (पीक से पीक) | 120 | 250 | एम वी | 20 मेगाहर्ट्ज बैंडविड्थ। पूर्ण मूल्यांकन वर्तमान में 10uF electrolytic संधारित्र और 0.1uF सिरेमिक संधारित्र के साथ उत्पादन। | |
अधिकतम उत्पादन टोपी। | 1000 | 3300 | 6000 | μF | 2000uF की सिफारिश जब Ta≤ -5 ℃ |
आउटपुट वोल्ट ट्रिम | 22 | 32 | ग्राम रक्षा समिति | नाममात्र इनपुट; पूरा भार; 25 डिग्री सेल्सियस |
गतिशील प्रतिक्रिया के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आउटपुट वर्तमान में बदलें (डी / डीटी = 0.1A / अमेरिका) | 850 | एम वी | डि / डीटी = 0.1A / अमेरिका, कब = 25% -50% -25% Ioutmax या 50% से 75% से 50% Iout अधिकतम करने के लिए | ||
निपटान समय | 400 | uS | 1% Vout Nom भीतर करने के लिए। | ||
आउटपुट वोल्टेज overshoot | 5 | % |
कार्यात्मक विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
आवृत्ति बदलना | 240 | 255 | 270 | KHz | |
आउटपुट वोल्ट ट्रिम | 32 | ग्राम रक्षा समिति | करने के लिए (+) Vout छाँटो पिन ट्रिम। | ||
22 | ग्राम रक्षा समिति | ट्रिम नीचे, ट्रिम पिन (-) Vout। | |||
स्रोत वर्तमान सक्षम करें | 5 | मा | |||
सक्षम करें (पर - नियंत्रण बंद) सकारात्मक तर्क | 3.5 | 15 | ग्राम रक्षा समिति | पर नियंत्रण, तर्क उच्च या फ्लोटिंग | |
-0.3 | 1.5 | ग्राम रक्षा समिति | ऑफ कंट्रोल, तर्क कम | ||
सहायक बिजली की आपूर्ति | 8 | 15 | ग्राम रक्षा समिति | सतत स्रोत current≤25mA | |
कार्य की स्थिति का पता लगाने (IOG) | कम प्रतिबाधा जब मॉड्यूल ठीक है, उच्च प्रतिबाधा जब मॉड्यूल में विफल रहा है | ||||
के तहत वोल्टेज तालाबंदी | 32.0 | 35.9 | ग्राम रक्षा समिति | बारी - दहलीज पर | |
31.0 | 35.0 | ग्राम रक्षा समिति | बारी - सीमा बंद | ||
अतिभार से बचाना | 110 | 125 | 150 | % | वर्तमान मोड, पल्स वर्तमान सीमा दहलीज द्वारा पल्स, (% रेटेड लोड) |
उत्पादन अधिक वोल्टेज सुरक्षा | 33 | 36 | ग्राम रक्षा समिति | हिचकी मोड, ऑटो वसूली | |
अधिक तापमान संरक्षण | 100 | 105 | 110 | ℃ | ऑटो वसूली, Basepalte तापमान |
10 | ℃ | हिस्टैरिसीस |
अलगाव के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
अलगाव वोल्टेज | 1500 | ग्राम रक्षा समिति | उत्पादन के लिए इनपुट, रिसाव current≤1mA | ||
1000 | ग्राम रक्षा समिति | बेस प्लेट के लिए इनपुट, रिसाव current≤1mA | |||
500 | ग्राम रक्षा समिति | बेस प्लेट के लिए आउटपुट, रिसाव current≤1mA | |||
अलगाव प्रतिरोध | 10 | MΩ | 500VDC पर यह परीक्षण करने के लिए वायुमंडलीय दबाव और आरएच 90% है जब | ||
अलगाव समाई | 1000 | पीएफ |
सामान्य विशेषताएँ
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
वजन | 200 | जी | |||
MTBF | 250,000 | बजे |
पर्यावरण विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
परिचालन तापमान | -40 | 85 | ℃ | विस्तारित, आधार palte तापमान | |
भंडारण तापमान | -55 | 115 | ℃ | व्यापक | |
नमी | 20 | 90 | % आरएच |
यांत्रिक रूपरेखा
पिन पदों
पिन नम्बर | नाम | समारोह |
1 | विन (-) | नकारात्मक इनपुट वोल्टेज |
2 | विन (+) | सकारात्मक इनपुट वोल्टेज |
3 | चालू बंद- | नकारात्मक नियंत्रण सक्षम |
4 | पर / बंद + | सकारात्मक नियंत्रण सक्षम |
5 | Vout + | सकारात्मक उत्पादन में वोल्टेज |
6 | Vout- | नकारात्मक उत्पादन में वोल्टेज |
7 | एस | नकारात्मक दूरस्थ भावना। भावना (-) Vout से कनेक्ट करना होगा (-) |
8 | एस + | सकारात्मक दूरस्थ भावना। भावना (+) Vout से कनेक्ट करना होगा (+) |
9 | ट्रिम | आउटपुट वोल्टेज ट्रिम। ट्रिम पिन उत्पादन नाममात्र वोल्टेज के लिए खुला छोड़ दें। |
10 | पीसी | वर्तमान बंटवारे |
1 1 | IOG | कार्य की स्थिति का पता लगाने |
12 | औक्स | सहायक बिजली की आपूर्ति |
