उच्च वोल्टेज डीसी डीसी कनवर्टर मॉड्यूल / औद्योगिक बिजली की आपूर्ति उत्पादन ± 18V / 1.4a XD50-24DB18-पीओसी

उच्च वोल्टेज डीसी डीसी कनवर्टर मॉड्यूल / औद्योगिक बिजली की आपूर्ति उत्पादन ± 18V / 1.4a XD50-24DB18-पीओसी

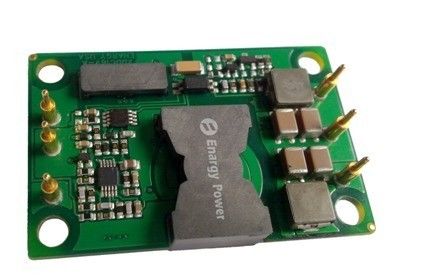

High voltage dc-dc converter module / Industrial Power Supply Output  ±18V / 1.4A XD50-24DB18-POC

उत्पाद विवरण:

Place of Origin: China
ब्रांड नाम: Enargy
Model Number: XD50-24DB18-POC

भुगतान & नौवहन नियमों:

Minimum Order Quantity: 1pcs
मूल्य: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
अब से संपर्क करें
विस्तृत उत्पाद विवरण

± औद्योगिक बिजली की आपूर्ति 50W आउटपुट 18V / 1.4a XD50-24DB18-पीओसी

प्रमुख विशेषताऐं

उत्पादन शक्ति: 50W

वाइड इनपुट रेंज: 18-36VDC

उच्च रूपांतरण दक्षता: 90%

फिक्स्ड ऑपरेटिंग आवृत्ति

अलगाव वोल्टेज: 1500V

सक्षम करें (पर / बंद) नियंत्रण

उत्पादन अधिक वोल्टेज संरक्षण

उत्पादन अधिक लोड संरक्षण

हिचकी मोड शॉर्ट सर्किट संरक्षण

अधिक तापमान संरक्षण

इनपुट के तहत वोल्टेज लॉक-आउट

उत्पाद विवरण

इन डीसी डीसी कनवर्टर मॉड्यूल उन्नत ऊर्जा प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों का उपयोग प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।

इलेक्ट्रिक लक्षण

विद्युत विशेषताओं, इनपुट वोल्टेज, उत्पादन भार और परिवेश के तापमान से भरा ऑपरेटिंग रेंज पर लागू होते हैं जब तक अन्यथा निर्दिष्ट।

निरपेक्ष अधिकतम रेटिंग

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

इनपुट वोल्टेज

40

ग्राम रक्षा समिति

सतत, गैर ऑपरेटिंग

38

ग्राम रक्षा समिति

सतत, ऑपरेटिंग

40

ग्राम रक्षा समिति

आपरेटिंग क्षणिक संरक्षण, <100ms

अलगाव वोल्टेज

2000

ग्राम रक्षा समिति

उत्पादन के लिए इनपुट

परिचालन तापमान

-40

100

भंडारण तापमान

-55

115

वोल्टेज -Vin करने के लिए सक्षम

-0.5

15

ग्राम रक्षा समिति

इनपुट विशेषताओं

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

इनपुट वोल्टेज श्रेणी

18

24

36

ग्राम रक्षा समिति

निरंतर

के तहत वोल्टेज तालाबंदी

17.0

17.5

18.0

ग्राम रक्षा समिति

बारी - दहलीज पर

16.0

16.5

17.0

ग्राम रक्षा समिति

बारी - सीमा बंद

अधिकतम वर्तमान इनपुट

3.2

पूरा लोड, मि। इनपुट

दक्षता

90

%

सिफारिश बाहरी इनपुट समाई

100

uF

ठेठ ईएसआर 0.1-0.2Ω

कोई भार इनपुट पावर

0.2

डब्ल्यू

उत्पादन विशेषताओं

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

उत्पादन में वोल्टेज रेंज

17.82

18.00

18.18

ग्राम रक्षा समिति

-17.28

-18.00

-18.72

ग्राम रक्षा समिति

वर्तमान उत्पादन रेंज

0.14

1.4

+ 18V

0.14

1.4

- 18V

लाइन विनियमन

+ 18V

± 1

% Vout

उच्च लाइन कम से लाइन; पूरा भार

- 18V

± 4

% Vout

भार विनियमन

+ 18V

± 1

% Vout

पूरा लोड करने के लिए न्यूनतम लोड; नाममात्र इनपुट,

- 18V

± 4

% Vout

तरंग (आरएमएस)

+ 18V

50

एम वी

20 मेगाहर्ट्ज बैंडविड्थ। पूर्ण मूल्यांकन वर्तमान में 10uF electrolytic संधारित्र और 0.1uF सिरेमिक संधारित्र के साथ उत्पादन।

- 18V

50

शोर (पीक से पीक)

+ 18V

60

एम वी

- 18V

60

अधिकतम उत्पादन टोपी।

2200

μF

± 18V

गतिशील प्रतिक्रिया के लक्षण

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

आउटपुट वर्तमान में बदलें

(डी / डीटी = 0.1A / अमेरिका)

300

एम वी

25% से 50% ~ 25%,

50% ~ 75% से 50% Iout1

आउटपुट वर्तमान में बदलें

(डी / डीटी = 0.1A / अमेरिका)

300

एम वी

25% से 50% ~ 25%,

50% ~ 75% से 50% Iout2

आउटपुट वर्तमान में बदलें

(डी / डीटी = 0.5 / अमेरिका)

400

एम वी

25% से 50% ~ 25%,

50% ~ 75% से 50% Iout1

आउटपुट वर्तमान में बदलें

(डी / डीटी = 0.5 / अमेरिका)

400

एम वी

25% से 50% ~ 25%,

50% ~ 75% से 50% Iout2

निपटान समय

300

uS

1% Vout Nom भीतर करने के लिए।

बारी-ऑन टाइम

15

सुश्री

पूरा भार; Vout = 90% Nom, ± 18V

बंद नीचे गिरने के समय

0.2

सुश्री

पूरा भार; Vout = 10% Nom, ± 18V

आउटपुट वोल्टेज overshoot

5

% Vout

± 18V

कार्यात्मक विशेषताओं

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

आवृत्ति बदलना

180

200

230

KHz

नियमन मंच और अलगाव मंच

स्रोत वर्तमान सक्षम करें

1

मा

सक्षम करें (पर - नियंत्रण बंद) सकारात्मक तर्क

1.0

14.0

ग्राम रक्षा समिति

पर नियंत्रण, तर्क उच्च या फ्लोटिंग

-0.5

0.3

ग्राम रक्षा समिति

ऑफ कंट्रोल, तर्क कम

सुरक्षा के लक्षण

पैरामीटर

मिन

प्रकार

मैक्स

इकाइयों

टिप्पणियाँ

अधिक वोल्टता से संरक्षण

120

% Vout1

प्रकार: वोल्टेज सीमा मोड

रेटेड इनपुट वोल्टेज पर न्यूनतम लोड

120

% Vout2

अतिभार से बचाना

120

% Iout1

प्रकार: रेटेड इनपुट वोल्टेज पर वर्तमान मोड, पल्स वर्तमान सीमा दहलीज,% रेटेड लोड द्वारा पल्स।

120

% Iout2

शॉर्ट सर्किट सुरक्षा

65

प्रकार: हिचकी मोड, गैर latching, ऑटो वसूली; शॉर्ट सर्किट प्रतिरोध

65

अधिक तापमान संरक्षण

125

प्रकार: गैर-latching, ऑटो वसूली, थ्रेसहोल्ड, पीसीबी तापमान

25

हिस्टैरिसीस

अलगाव के लक्षण

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

अलगाव वोल्टेज

1500

ग्राम रक्षा समिति

उत्पादन के लिए इनपुट

अलगाव प्रतिरोध

100

500VDC पर यह परीक्षण करने के लिए वायुमंडलीय दबाव और आरएच 90% है जब

अलगाव समाई

1000

पीएफ

सामान्य विशेषताएँ

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

वजन

25

जी

MTBF (गणना)

1

MHrs

80% लोड, 40 ℃ टा

पर्यावरण विशेषताओं

पैरामीटर

मिन

typ

मैक्स

इकाइयों

टिप्पणियाँ

परिचालन तापमान

-55

+100

विस्तारित, आधार पीसीबी तापमान

भंडारण तापमान

-55

125

व्यापक

तापमान गुणांक

± 0.02

% / ℃

नमी

95

% आरएच

सापेक्ष आर्द्रता, गैर - संघनक

मानकों का अनुपालन

पैरामीटर

टिप्पणियाँ

उल / cUL60950

EN60950

GB4943

सुई लौ परीक्षण (आईईसी 695-2-2)

आईईसी 61000-4-2

यांत्रिक रूपरेखा

पिन पदों

पिन नम्बर

नाम

समारोह

1

सक्षम करें

टीटीएल इनपुट पर और बंद कनवर्टर बारी करने के लिए विन को संदर्भित - आंतरिक पुल के साथ ()।

2

विन (-)

नकारात्मक इनपुट वोल्टेज

3

विन (+)

सकारात्मक इनपुट वोल्टेज

4

Vout (+)

सकारात्मक उत्पादन में वोल्टेज

5

कॉम

कॉम

6

Vout (-)

नकारात्मक उत्पादन में वोल्टेज
