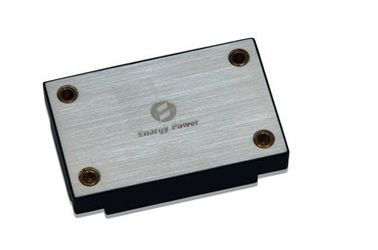

अलगाव औद्योगिक बिजली की आपूर्ति 30W डीसी डीसी कनवर्टर 24V / 1.25A XX30-24S24-पीईसी

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	Enargy
Model Number:	XX30-24S24-PEC

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1pcs
मूल्य:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

संपर्क करें

विस्तृत उत्पाद विवरण

हाई लाइट:

औद्योगिक बिजली की आपूर्ति

पृथक बिजली की आपूर्ति

औद्योगिक बिजली की आपूर्ति 30W आउटपुट 24V / 1.25A XX30-24S24-पीईसी

प्रमुख विशेषताऐं

उत्पादन शक्ति: 30W

वाइड इनपुट रेंज: 18-36VDC

उच्च रूपांतरण दक्षता: 92% तक

लाइन विनियमन ± 1% करने के लिए

लोड विनियमन ± 1% करने के लिए

फिक्स्ड ऑपरेटिंग आवृत्ति

अलगाव वोल्ट: 1,500V

सक्षम करें (पर / बंद) नियंत्रण

उत्पादन अधिक लोड संरक्षण

हिचकी मोड शॉर्ट सर्किट संरक्षण

अधिक तापमान संरक्षण

इनपुट के तहत वोल्टेज लॉक-आउट

आउटपुट वोल्टेज ट्रिम: ± 10% Vout

उत्पाद विवरण

इन डीसी डीसी कनवर्टर मॉड्यूल उन्नत ऊर्जा प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों का उपयोग प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।

इलेक्ट्रिक लक्षण

· बिजली विशेषताओं, इनपुट वोल्टेज, उत्पादन भार और बेस प्लेट तापमान का पूरा ऑपरेटिंग रेंज पर लागू होते हैं जब तक अन्यथा निर्दिष्ट। सभी तापमान बेस प्लेट के केंद्र में संचालन के तापमान को देखें।

निरपेक्ष अधिकतम रेटिंग

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
अलगाव वोल्टेज			1500	ग्राम रक्षा समिति	उत्पादन के लिए इनपुट
परिचालन तापमान	-40		+100	℃
भंडारण तापमान	-55		125	℃

इनपुट विशेषताओं

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
इनपुट वोल्टेज रेंज	18	24	36	ग्राम रक्षा समिति	निरंतर
के तहत वोल्टेज तालाबंदी	15.5		16.8	ग्राम रक्षा समिति	आधा भार
के तहत वोल्टेज तालाबंदी	16.9		17.8	ग्राम रक्षा समिति	आधा भार
अधिकतम वर्तमान इनपुट			2.0	ए	पूरा लोड, 18V इनपुट
दक्षता	91			%	पूरा भार
सिफारिश बाहरी इनपुट समाई		100		uF	ठेठ ईएसआर 0.1-0.2Ω

उत्पादन विशेषताओं

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
आउटपुट वोल्टेज सेट बिंदु		24.00			नाममात्र इनपुट; कोई बोझ; 25 ℃
उत्पादन में वोल्टेज रेंज	23.76		24.24	ग्राम रक्षा समिति
वर्तमान उत्पादन रेंज	0.1		1.25	ए
लाइन विनियमन		± 1		%	उच्च लाइन कम से लाइन; पूरा भार
भार विनियमन		± 1		%	पूरा लोड के लिए कोई बोझ; नाममात्र इनपुट
वर्तमान सीमा	0.1		1.25	ए	आउटपुट वोल्टेज नाममात्र का 95%
तरंग (आरएमएस)		50		एम वी	नाममात्र इनपुट; पूरा भार; 20 मेगाहर्ट्ज बैंडविड्थ;
शोर (पीक से पीक)		150		एम वी	नाममात्र इनपुट; पूरा भार; 20 मेगाहर्ट्ज बैंडविड्थ;
अधिकतम उत्पादन टोपी।			1500	μF	नाममात्र इनपुट; पूरा भार
आउटपुट वोल्ट ट्रिम			± 10	%	नाममात्र इनपुट; पूरा भार; 25 डिग्री सेल्सियस

गतिशील प्रतिक्रिया के लक्षण

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
आउटपुट वर्तमान में बदलें (डी / डीटी = 0.1A / अमेरिका)			720	एम वी	75% से 50% Iout अधिकतम करने के लिए 50%
आउटपुट वर्तमान में बदलें (डी / डीटी = 2.5A / अमेरिका)			720	एम वी	75% से 50% Iout अधिकतम करने के लिए 50%
निपटान समय		300	400	uS	1% Vout Nom भीतर करने के लिए।
बारी-ऑन टाइम			50	सुश्री	पूरा भार; Vout 90% Nom =।
बंद नीचे गिरने के समय			20	सुश्री	पूरा भार; Vout 10% Nom =।
आउटपुट वोल्टेज overshoot			5	%

कार्यात्मक विशेषताओं

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
आवृत्ति बदलना	180		230	KHz	नियमन मंच और अलगाव मंच
ट्रिम (Pin6)					देखें हिस्सा 3.2 वोल्ट ट्रिम (Pin6)
आउटपुट वोल्ट ट्रिम			10	%	ट्रिम, ट्रिम पिन (-) Vout।
आउटपुट वोल्ट ट्रिम			10	%	करने के लिए (+) Vout छाँटो पिन ट्रिम, नीचे।
(पर / बंद) सक्षम नियंत्रण (Pin2)					हिस्सा 3.2 देखें
स्रोत वर्तमान सक्षम करें			10	मा
सक्षम करें (पर - नियंत्रण बंद) सकारात्मक तर्क	1.0		15	ग्राम रक्षा समिति	पर नियंत्रण, तर्क उच्च या फ्लोटिंग
सक्षम करें (पर - नियंत्रण बंद) सकारात्मक तर्क	-0.5		0.3	ग्राम रक्षा समिति	ऑफ कंट्रोल, तर्क कम
शॉर्ट सर्किट सुरक्षा			10	mΩ	प्रकार: हिचकी मोड, ऑटो वसूली, शॉर्ट सर्किट प्रतिरोध

अलगाव के लक्षण

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
अलगाव वोल्टेज	1,500			ग्राम रक्षा समिति	उत्पादन के लिए इनपुट
	1500			ग्राम रक्षा समिति	बेस के लिए इनपुट
	500			ग्राम रक्षा समिति	बेस आउटपुट
अलगाव प्रतिरोध	100			MΩ	500VDC पर यह परीक्षण करने के लिए वायुमंडलीय दबाव और आरएच 90% है जब

पर्यावरण विशेषताओं

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
परिचालन तापमान	-40		+100	℃	विस्तारित, आधार पीसीबी तापमान
भंडारण तापमान	-55		125	℃	व्यापक
नमी	20		90	% आरएच	सापेक्ष आर्द्रता, गैर - संघनक

यांत्रिक रूपरेखा

टिप्पणियाँ:

1. सभी पिन 0.040 "(1.02mm) दीया हैं

2. Tolerances: में 0.02 ± x.xx (xx ± 0.5 मिमी)।

± में 0.010 x.xxx। (X.xx ± 0.25 मिमी)

पिन पदों 　

पिन नम्बर	नाम	समारोह
1	सक्षम करें	टीटीएल इनपुट पर और बंद कनवर्टर बारी करने के लिए विन को संदर्भित - आंतरिक पुल के साथ ()।
2	विन (-)	नकारात्मक इनपुट वोल्टेज
3	विन (+)	सकारात्मक इनपुट वोल्टेज
4	Vout (+)	सकारात्मक उत्पादन में वोल्टेज
5	Vout (-)	नकारात्मक उत्पादन में वोल्टेज
6	ट्रिम	आउटपुट वोल्टेज ट्रिम। ट्रिम पिन उत्पादन नाममात्र वोल्टेज के लिए खुला छोड़ दें।
